Трансдьюсер (англ. transducer — преобразователь) в рефрижераторных контейнерах Carrier — это датчик давления, обеспечивающий мониторинг и контроль давления хладагента в контурах высокого и низкого давления холодильной установки.

Назначение

Трансдьюсер выполняет ключевые функции:
  • непрерывно измеряет давление в контурах хладагента;
  • передаёт данные в систему управления рефконтейнером (контроллер);
  • позволяет поддерживать оптимальный температурный режим;
  • предупреждает аварийные ситуации (перегрев, перепад давления, утечку хладагента);
  • обеспечивает энергоэффективную работу компрессора и всей холодильной системы.

Принцип работы

  1. Сенсор воспринимает механическое давление хладагента.
  2. Электронный преобразователь конвертирует физическое воздействие в электрический сигнал (обычно аналоговый, 4–20 мА или аналогичный).
  3. Сигнал передаётся на контроллер (например, Microlink), который:
    • анализирует данные;
    • регулирует работу компрессора, вентиляторов, клапанов;
    • выводит показания на дисплей;
    • формирует аварийные сигналы при выходе параметров за допустимые пределы.

Основные технические параметры (типичные

для оригинальных трансдьюсеров Carrier)

  • Диапазон измерений: зависит от модели (например, для низкого давления — до 10 бар; для высокого — до 40 бар и выше).
  • Точность: ±1–2 % от диапазона.
  • Выходной сигнал: 4–20 мА, 0–5 В или цифровой (в зависимости от модели).
  • Рабочая температура: –40 °C … +85 °C (адаптирован к условиям рефконтейнера).
  • Давление перегрузки: в 1,5–2 раза выше номинального (защита от скачков).
  • Электрическое подключение: разъёмный кабель с защитой от влаги и вибрации.
  • Материал сенсора: коррозионностойкая сталь или сплав, устойчивый к хладагентам (R404A, R134a и др.).
  • Степень защиты корпуса: IP65/IP67 (пыле‑ и влагозащищённый).

Типичные модели и артикулы

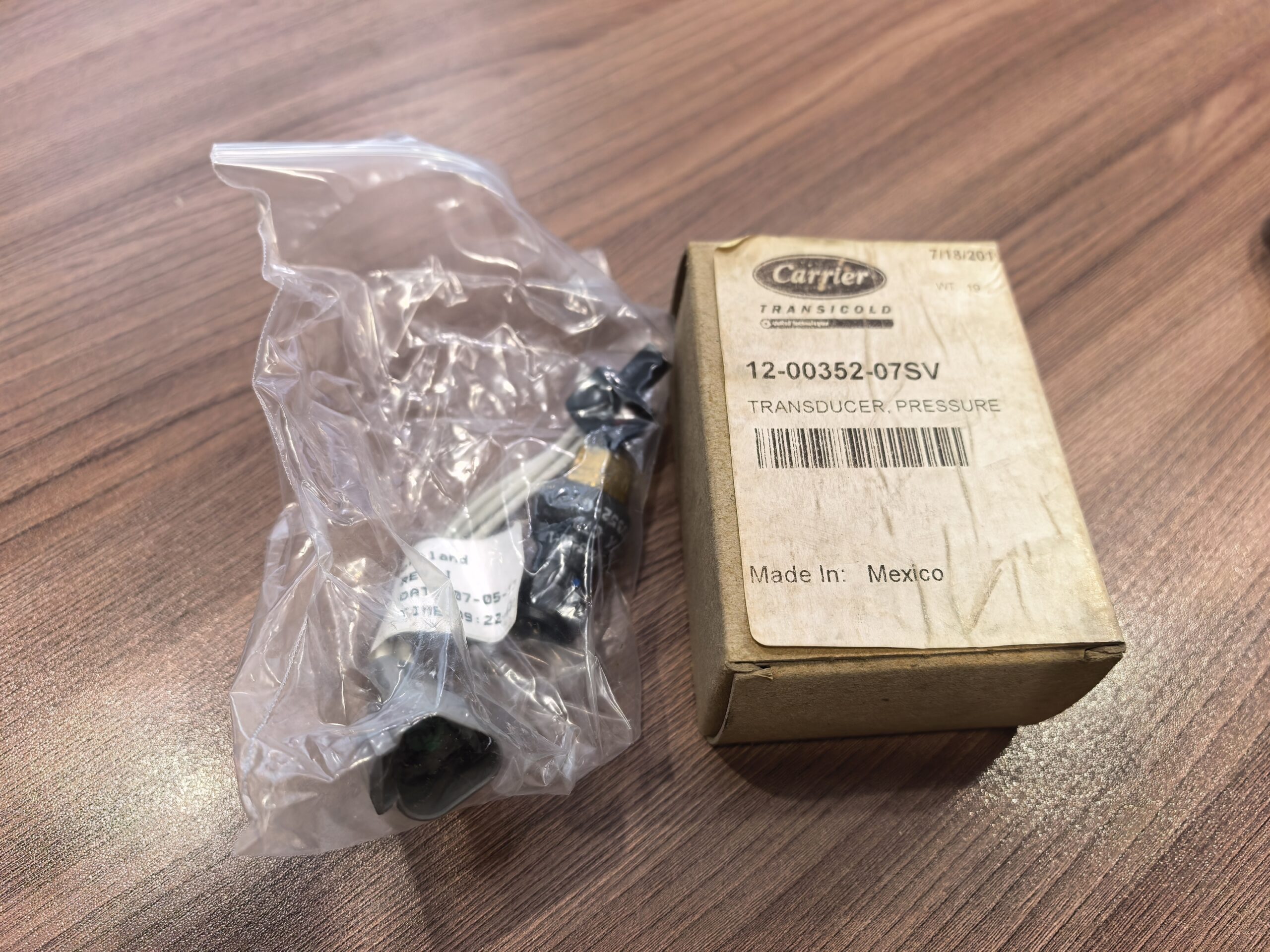

  • 76‑00816‑00 — комплект трансдьюсера с кабелем и монтажными элементами.
  • 12‑00655‑01 — датчик давления всасывания (низкого давления).
  • Другие артикулы зависят от модификации рефконтейнера и года выпуска.

Место установки

  • Трансдьюсер низкого давления — на линии всасывания (перед компрессором).
  • Трансдьюсер высокого давления — на линии нагнетания (после компрессора, перед конденсатором).
Монтаж выполняется на штуцеры с герметичной затяжкой; кабели прокладываются в защитных гофрах.

Признаки неисправности

  • ошибки контроллера (коды аварий, связанные с давлением);
  • нестабильная работа компрессора;
  • отклонение температуры в контейнере;
  • видимые повреждения корпуса или кабеля;
  • отсутствие сигнала на контроллере.

Важность использования оригинальных запчастей

Оригинальные трансдьюсеры Carrier:
  • гарантированно совместимы с контроллерами Microlink и алгоритмами управления;
  • имеют калибровку под конкретные хладагенты и режимы работы;
  • обеспечивают точность измерений и долговечность в условиях вибрации, влажности, перепадов температур;
  • поддерживаются сервисной сетью Carrier.

Обслуживание и замена

  • Периодическая проверка: визуальный осмотр, контроль герметичности соединений, проверка сигнала.
  • Калибровка: по регламенту сервисного обслуживания (обычно раз в 1–2 года).
  • Замена: при обнаружении повреждений, дрейфа показаний или по истечении срока службы (5–7 лет в среднем).
Трансдьюсер высокого и низкого давления — критически важный элемент системы контроля рефконтейнера. Его исправность обеспечивает стабильную работу холодильной установки, сохранность груза и минимизацию простоев.
